KP70311X

ꁆ ꁇ

可编程的过压、过流保护芯片

KP70311X(X) 是一款内部集成开关管的过压保护芯片，当芯片检测到输入端 IN 上的电压大于过压阈值或者负载电流大于过流阈值时，将快速关闭内部开关管，保护输出端 OUT 上的负载。

KP70311X(X) 的过压、过流阈值可调，可调范围分别为 4 ~ 14V 和 0.5 ~ 3.5A，过压阈值通过在 OVLO 端接入外部分压电阻设置，过流阈值通过在 ILIM 引脚对地接入电阻进行设置。当 OVLO 接地时，芯片采用内部默认过压阈值。ILIM 引脚接地默认不启用过流保护功能。另外，KP70311X(X) 还支持短路保护功能。

默认过压保护阈值 6V、6.85V、10.5V、14V

0.5 ~ 3.5A 可编程过流阈值

芯片过温关断

封装类型：DFN2×2-8、SOT23-6、SOT23-3

典型应用

电子烟移动电源锂电池充电可穿戴设备各种手持电子设备

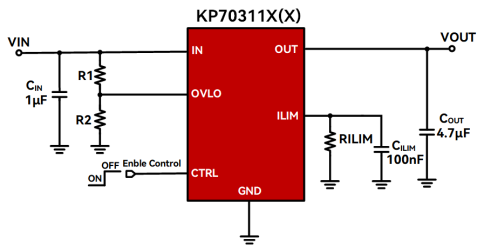

典型应用电路		管脚封装

技术文档

类型	标题	详情

数据手册	可编程的过压、过流保护芯片	获取完整版

应用指南	—	获取完整版

产品选型

产品型号	输入耐压(V)	导通电阻(mΩ)	OVP 响应时间(ns)	OCP 响应时间(μs)	OVP 阈值(V)	OCP 阈值(A)	短路保护阈值(A)	带载能力(A)	封装

KP70311XT	32	60	50	2.5	6/6.85/10.5/14 不可外部设置	N	5	3.5~4	SOT23-3

KP70311XS	32	60	50	2.5	6/6.85/10.5/14 不可外部设置	0.5~3.5 外部可调	5	3.5~4	SOT23-6

KP70311X	32	60	50	2.5	4~14 外部可调	0.5~3.5 外部可调	5	3.5~4	DFN2×2-8
